L’R-28 MK3 è un modello “all-in-one” completamente bilanciato, che integra un amplificatore per cuffie e preamplificatore a transistor discreti, insieme a un DAC R-2R.
L’R-29, invece, deriva dal precedente R2R 11 mk2 è anch’esso un modello “all-in-one” ma con architettura single ended e con amplificatore per cuffie, preamplificatore e DAC R-2R completamente discreti,

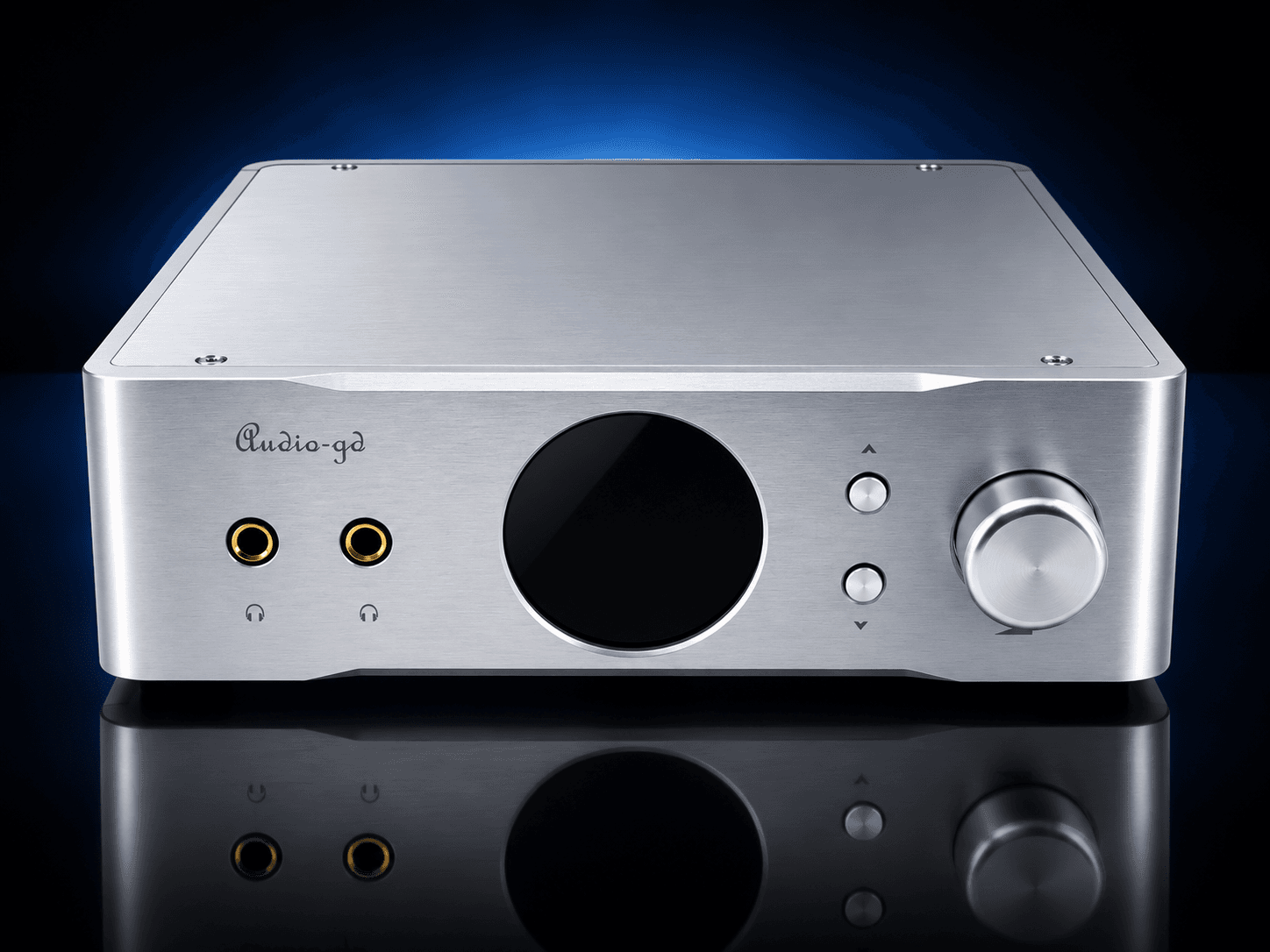

R29
Fully discrete transistors headamp / preamp and R-2R DAC all in one model
Built in mulriple OS and NOS modes
PCM384 and DSD512 suppor
R29 Fully discrete transistors headamp / preamp and R-2R DAC all in one model
Built in mulriple OS and NOS modes
PCM384 and DSD512 suppor
Differenze rispetto al modello R-28 MK3
L’R-28 MK3 è un modello “all-in-one” completamente bilanciato, che integra un amplificatore per cuffie e preamplificatore a transistor discreti, insieme a un DAC R-2R.
L’R-29, invece, deriva dal precedente R2R 11 mk2 è anch’esso un modello “all-in-one” ma con architettura single ended e con amplificatore per cuffie, preamplificatore e DAC R-2R completamente discreti,
Caratteristiche principali dell’R-29
1. Struttura single ended con amplificatore per cuffie/preamplificatore e DAC R-2R discreti integrati.

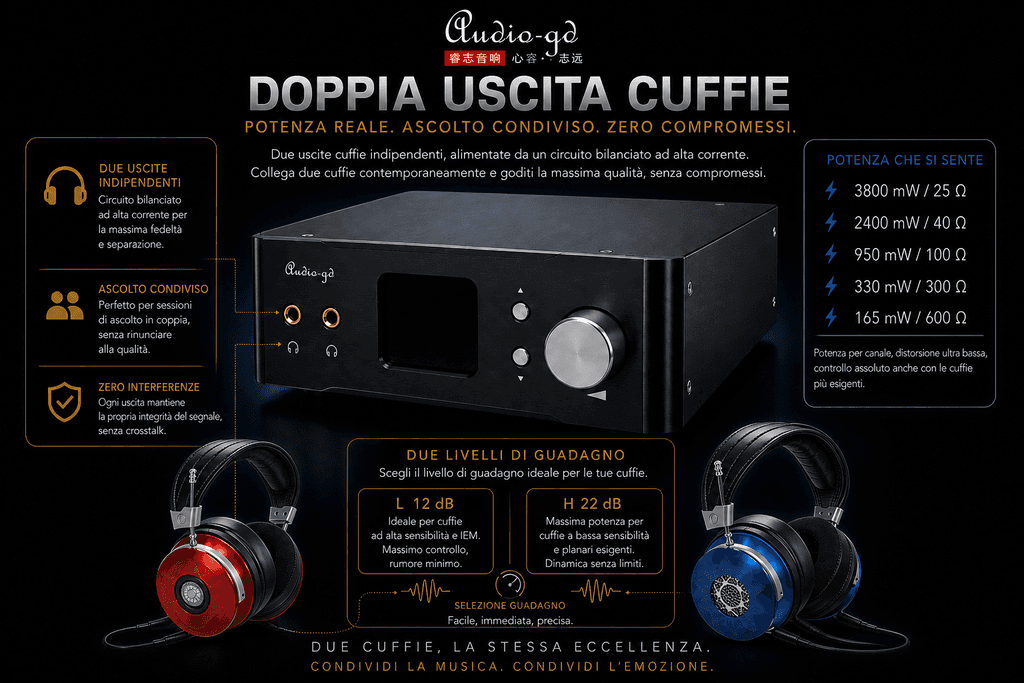

• 12 dB (Low Gain) per cuffie con sensibilità superiore a 95 dB.
• 22 dB (High Gain), in grado di pilotare cuffie difficili come la Hifiman HE6 (~85 dB di sensibilità).
3. Alimentazione di altissima qualità con 5 gruppi di alimentatori lineari dedicati alla sezione digitale e 2 gruppi di alimentatori in pura Classe Adedicati alla sezione analogica.
4. Sezione DAC avanzata:
• 2 gruppi di decoder DSD nativi discreti.
• 4 gruppi di decoder PCM R-2R discreti.
• Interfaccia Amanero 384 compatibile con 32 bit / PCM 384 kHz / DSD512 in modalità asincrona.
5. Interfaccia USB ottimizzata, che invia il segnale IIS al processore FPGA e riceve da esso il segnale di clock.
Poiché l’interfaccia USB non utilizza clock locali, la trasmissione del segnale è più precisa e la qualità sonora ne risulta sensibilmente migliorata.
6. Elaborazione dati parallela tramite FPGA:
• Nel sistema IIS tradizionale (trasmissione seriale), ogni frame di dati richiede 64 cicli di clock, il che può introdurre instabilità.
• Nel sistema parallelo, invece, un intero frame viene elaborato in un solo ciclo di clock, eliminando gli effetti negativi delle fluttuazioni del clock.
• I segnali IIS (USB e HDMI-IIS) vengono ricombinati in dual 32 bit paralleli, l’ingresso SPDIF in dual 24 bit paralleli, e il DSD in dual 64 bit paralleli.
Questo sistema aumenta trasparenza, dettaglio e naturalezza del suono.
Due modalità operative, massima flessibilità
Il dispositivo può essere utilizzato in due modalità differenti, adattandosi facilmente alla configurazione dell’impianto.
In modalità Preamplificatore, il controllo di volume rimane attivo e può essere regolato da 00 a 99. In questa configurazione il dispositivo può pilotare direttamente un amplificatore finale o diffusori attivi, consentendo una regolazione precisa del livello d’ascolto.
In modalità Digital/DAC, invece, il controllo di volume viene bypassato e l’uscita lavora a livello fisso, preservando il segnale e lasciando la regolazione del volume al preamplificatore o all’amplificatore collegato a valle.
La modalità DAC permette inoltre di scegliere tra quattro livelli di tensione d’uscita:
Livello 2: 1 V RMS
Livello 3: 1,5 V RMS
Livello 4: 2 V RMS
Livello 5: 2,5 V RMS
Questa possibilità consente di adattare con precisione il livello del DAC alla sensibilità d’ingresso dei diversi amplificatori, evitando attenuazioni inutili o livelli eccessivi.
Un solo apparecchio, due ruoli distinti: controllo completo del volume quando viene utilizzato come preamplificatore, oppure uscita DAC fissa e ottimizzata quando viene inserito in una catena audio già dotata di controllo di volume.
Tecnologia esclusiva di controllo del volume tramite conversione I/V
Il sistema di volume utilizza un encoder ad alta precisione che invia il comando alla logica di controllo, mentre il segnale audio viene regolato tramite una rete proprietaria di relè e resistenze Nover selezionate.
Il vantaggio è una regolazione precisa da 00 a 99 senza affidare il percorso del segnale a un normale potenziometro. Nelle configurazioni bilanciate vengono utilizzati due moduli indipendenti per i canali L/R, migliorando separazione, precisione e coerenza tra i canali.
Una soluzione progettata per ottenere controllo accurato del volume, basso rumore e minima alterazione del segnale audio.
FPGA Altera: elaborazione digitale su misura
Il cuore digitale del sistema è un FPGA Altera programmato da Kingwa, utilizzato per gestire con precisione il flusso audio e le diverse modalità di elaborazione.
È possibile scegliere tra NOS, NOS1, OS ×2, OS ×4 e OS ×8, passando da una riproduzione più diretta e naturale a una maggiore definizione, ricostruzione del segnale e controllo. L’architettura programmabile permette inoltre di ottimizzare il comportamento del DAC in funzione del sistema e delle preferenze d’ascolto.
Un’unica piattaforma, più interpretazioni sonore, selezionabili direttamente dall’utente.

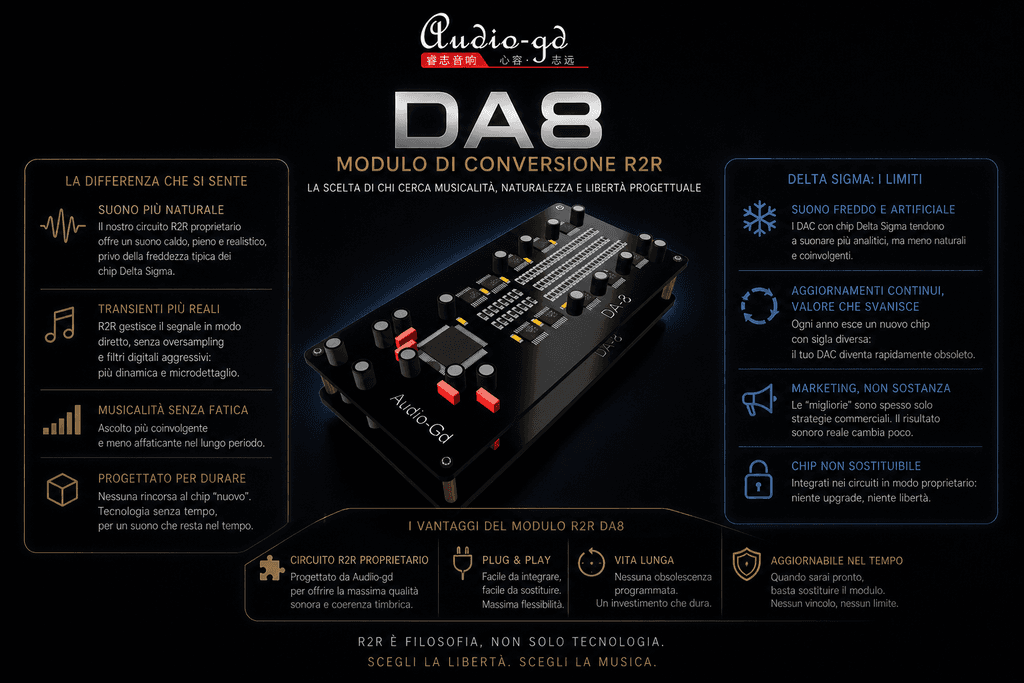

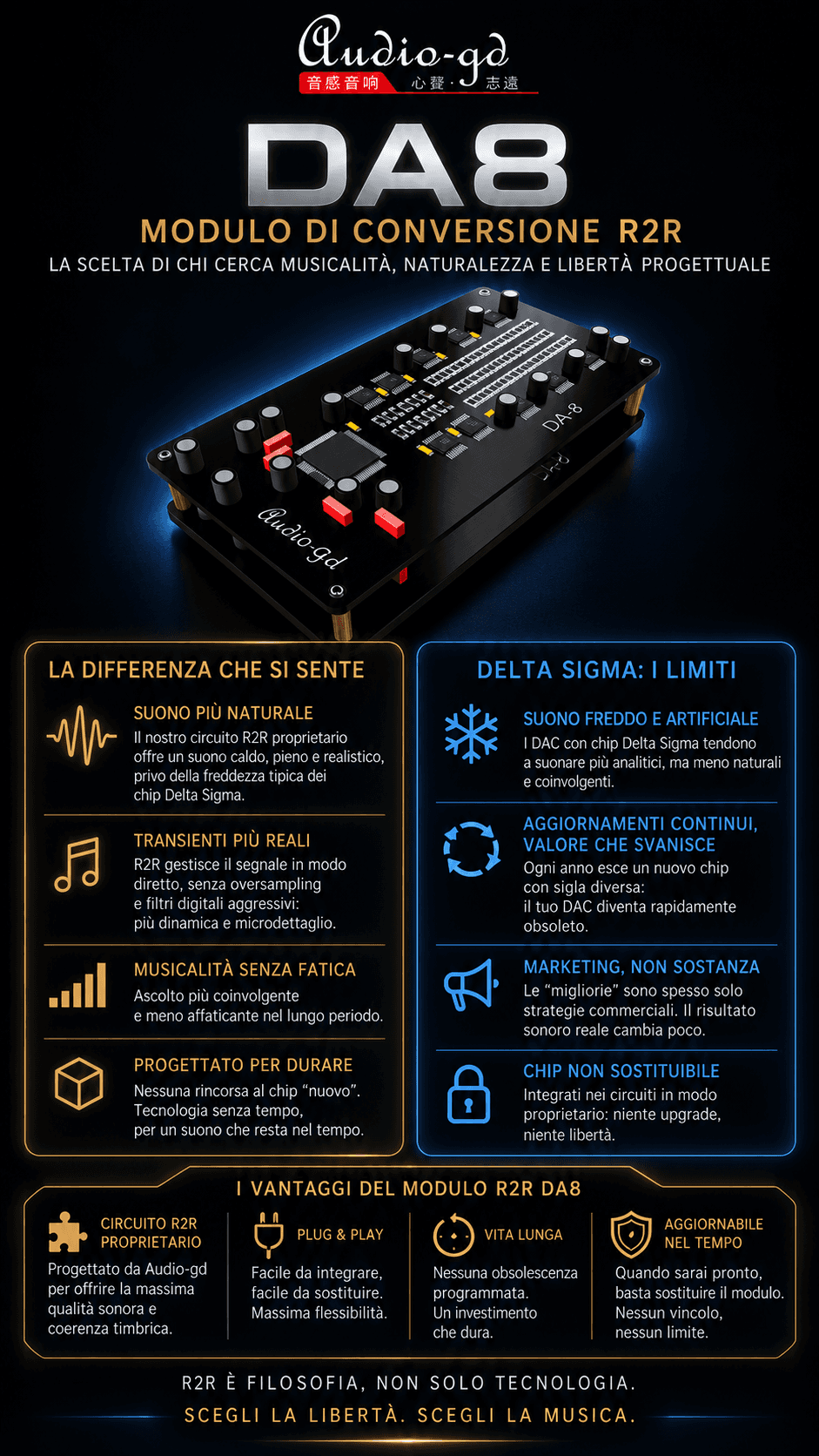

DA8: conversione R2R proprietaria e modulare
Il modulo DA8 adotta un’architettura R2R proprietaria Audio-GD, sviluppata per privilegiare naturalezza timbrica, dinamica e coerenza del segnale. La conversione multibit consente un approccio differente rispetto alle tradizionali soluzioni Delta-Sigma, con una riproduzione pensata per risultare più organica e musicale.
La struttura modulare e sostituibile permette inoltre di aggiornare il convertitore nel tempo senza dover cambiare l’intero apparecchio, preservando l’investimento e lasciando maggiore libertà progettuale.
R2R non come semplice tecnologia, ma come filosofia di conversione orientata alla musica.
Stadio analogico: controllo, corrente e trasparenza
Lo stadio di uscita combina il circuito Croce Diamante differenziale con la tecnologia proprietaria ACSS, mantenendo il segnale in corrente per gran parte del percorso e limitando conversioni e passaggi superflui.
L’architettura simmetrica è progettata per ridurre distorsione di crossover, rumore e interferenze, mentre lo stadio ACSS privilegia velocità di risposta, controllo e stabilità.
La sezione finale utilizza due coppie di transistor da 15 W, con una riserva di corrente pensata per pilotare con autorevolezza anche carichi impegnativi.
Il risultato è uno stadio analogico orientato a dinamica, trasparenza, basso rumore e naturalezza sonora.
Scheda tecnica
🔊 Prestazioni audio
• Rapporto segnale/rumore (S/N Ratio): > 115 dB
• THD+N (Distorsione armonica totale + rumore): < 0,015%
• Dimensioni: 240 × 230 × 85 mm (L × P × A, con piedini)
• Peso: circa 3,3 kg
• Chassis: interamente in alluminio
🧰 Accessori in dotazione
• Cavo di alimentazione AC × 1
• Cavo USB × 1
Due modalità operative, massima flessibilità
Il dispositivo può essere utilizzato in due modalità differenti, adattandosi facilmente alla configurazione dell’impianto.
In modalità Preamplificatore, il controllo di volume rimane attivo e può essere regolato da 00 a 99. In questa configurazione il dispositivo può pilotare direttamente un amplificatore finale o diffusori attivi, consentendo una regolazione precisa del livello d’ascolto.
In modalità Digital/DAC, invece, il controllo di volume viene bypassato e l’uscita lavora a livello fisso, preservando il segnale e lasciando la regolazione del volume al preamplificatore o all’amplificatore collegato a valle.
La modalità DAC permette inoltre di scegliere tra quattro livelli di tensione d’uscita:
Livello 2: 1 V RMS
Livello 3: 1,5 V RMS
Livello 4: 2 V RMS
Livello 5: 2,5 V RMS
Questa possibilità consente di adattare con precisione il livello del DAC alla sensibilità d’ingresso dei diversi amplificatori, evitando attenuazioni inutili o livelli eccessivi.
Un solo apparecchio, due ruoli distinti: controllo completo del volume quando viene utilizzato come preamplificatore, oppure uscita DAC fissa e ottimizzata quando viene inserito in una catena audio già dotata di controllo di volume.
Caratteristiche principali dell’R-29
1. Struttura single ended con amplificatore per cuffie/preamplificatore e DAC R-2R discreti integrati.
• 12 dB (Low Gain) per cuffie con sensibilità superiore a 95 dB.
• 22 dB (High Gain), in grado di pilotare cuffie difficili come la Hifiman HE6 (~85 dB di sensibilità).
Tecnologia esclusiva di controllo del volume tramite conversione I/V
Il sistema di volume utilizza un encoder ad alta precisione che invia il comando alla logica di controllo, mentre il segnale audio viene regolato tramite una rete proprietaria di relè e resistenze Nover selezionate.
Il vantaggio è una regolazione precisa da 00 a 99 senza affidare il percorso del segnale a un normale potenziometro. Nelle configurazioni bilanciate vengono utilizzati due moduli indipendenti per i canali L/R, migliorando separazione, precisione e coerenza tra i canali.
Una soluzione progettata per ottenere controllo accurato del volume, basso rumore e minima alterazione del segnale audio.
3. Alimentazione di altissima qualità con 5 gruppi di alimentatori lineari dedicati alla sezione digitale e 2 gruppi di alimentatori in pura Classe Adedicati alla sezione analogica.
4. Sezione DAC avanzata:
• 2 gruppi di decoder DSD nativi discreti.
• 4 gruppi di decoder PCM R-2R discreti.
• Interfaccia Amanero 384 compatibile con 32 bit / PCM 384 kHz / DSD512 in modalità asincrona.
Stadio analogico: controllo, corrente e trasparenza
Lo stadio di uscita combina il circuito Croce Diamante differenziale con la tecnologia proprietaria ACSS, mantenendo il segnale in corrente per gran parte del percorso e limitando conversioni e passaggi superflui.
L’architettura simmetrica è progettata per ridurre distorsione di crossover, rumore e interferenze, mentre lo stadio ACSS privilegia velocità di risposta, controllo e stabilità.
La sezione finale utilizza due coppie di transistor da 15 W, con una riserva di corrente pensata per pilotare con autorevolezza anche carichi impegnativi.
Il risultato è uno stadio analogico orientato a dinamica, trasparenza, basso rumore e naturalezza sonora.
DA8: conversione R2R proprietaria e modulare
Il modulo DA8 adotta un’architettura R2R proprietaria Audio-GD, sviluppata per privilegiare naturalezza timbrica, dinamica e coerenza del segnale. La conversione multibit consente un approccio differente rispetto alle tradizionali soluzioni Delta-Sigma, con una riproduzione pensata per risultare più organica e musicale.
La struttura modulare e sostituibile permette inoltre di aggiornare il convertitore nel tempo senza dover cambiare l’intero apparecchio, preservando l’investimento e lasciando maggiore libertà progettuale.
R2R non come semplice tecnologia, ma come filosofia di conversione orientata alla musica.
5. Interfaccia USB ottimizzata, che invia il segnale IIS al processore FPGA e riceve da esso il segnale di clock.
Poiché l’interfaccia USB non utilizza clock locali, la trasmissione del segnale è più precisa e la qualità sonora ne risulta sensibilmente migliorata.
6. Elaborazione dati parallela tramite FPGA:
• Nel sistema IIS tradizionale (trasmissione seriale), ogni frame di dati richiede 64 cicli di clock, il che può introdurre instabilità.
• Nel sistema parallelo, invece, un intero frame viene elaborato in un solo ciclo di clock, eliminando gli effetti negativi delle fluttuazioni del clock.
• I segnali IIS (USB e HDMI-IIS) vengono ricombinati in dual 32 bit paralleli, l’ingresso SPDIF in dual 24 bit paralleli, e il DSD in dual 64 bit paralleli.
Questo sistema aumenta trasparenza, dettaglio e naturalezza del suono.
FPGA Altera: elaborazione digitale su misura
Il cuore digitale del sistema è un FPGA Altera programmato da Kingwa, utilizzato per gestire con precisione il flusso audio e le diverse modalità di elaborazione.
È possibile scegliere tra NOS, NOS1, OS ×2, OS ×4 e OS ×8, passando da una riproduzione più diretta e naturale a una maggiore definizione, ricostruzione del segnale e controllo. L’architettura programmabile permette inoltre di ottimizzare il comportamento del DAC in funzione del sistema e delle preferenze d’ascolto.
Un’unica piattaforma, più interpretazioni sonore, selezionabili direttamente dall’utente.
Scheda tecnica
🔊 Prestazioni audio
• Rapporto segnale/rumore (S/N Ratio): > 115 dB
• THD+N (Distorsione armonica totale + rumore): < 0,015%
