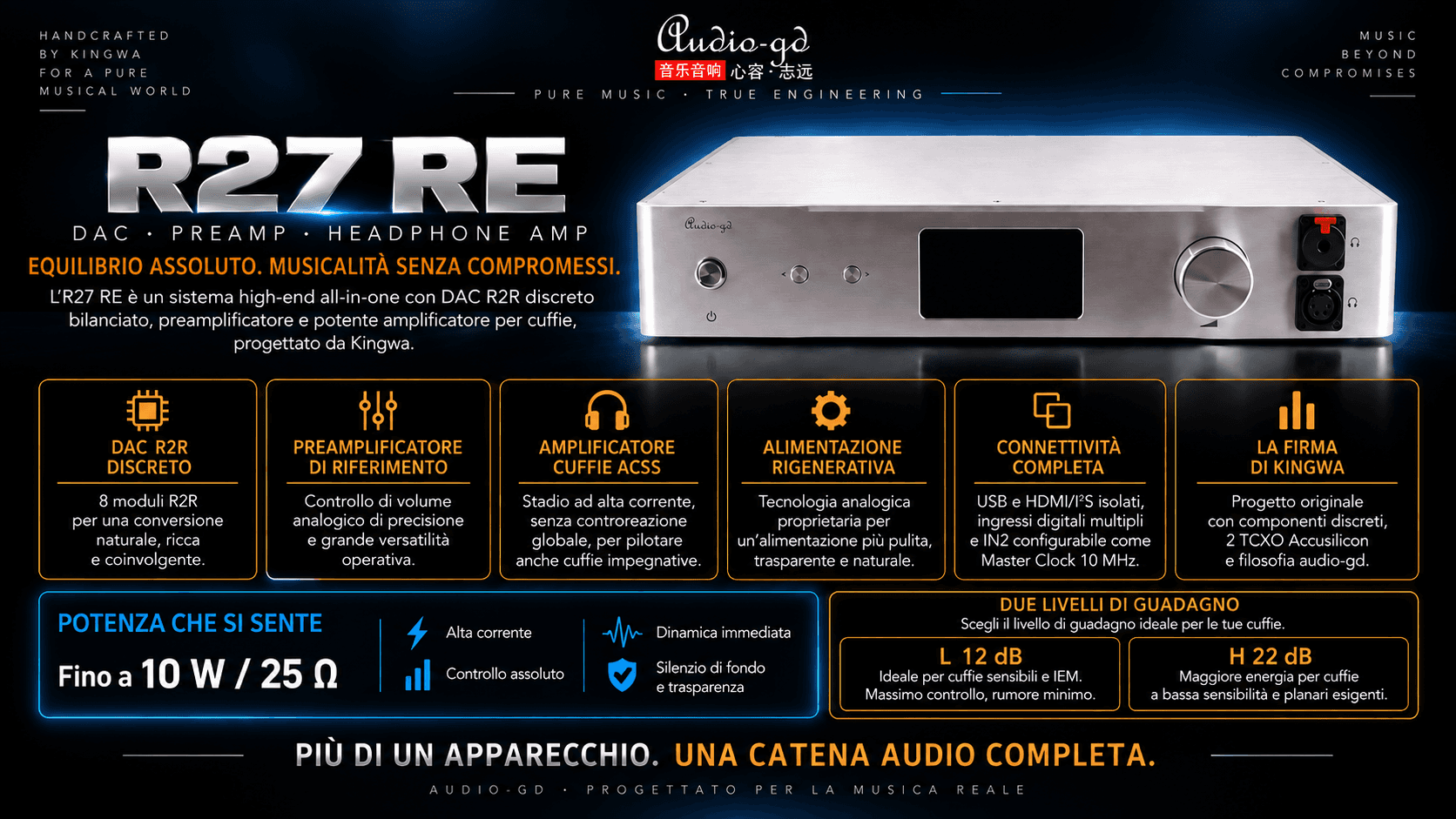

Audio-GD R-27RE — DAC R2R, Preamp e Amplificatore Cuffie
L’R-27RE integra in un unico chassis un DAC R2R discreto bilanciato, preamplificatore e amplificatore cuffie ACSS, con alimentazione rigenerativa analogica interna.
La sezione digitale utilizza 8 moduli R2R discreti, 4 decoder DSD hardware e 2 TCXO Accusilicon da 90/98 MHz. Gli ingressi USB e HDMI/I²S sono isolati e alimentati separatamente per ridurre rumore e interferenze. L’ingresso coassiale IN2 può inoltre essere configurato via firmware come Master Clock 10 MHz / 75 Ω.
La sezione analogica è completamente discreta, realmente bilanciata e utilizza la tecnologia proprietaria ACSS senza controreazione globale. L’amplificatore cuffie impiega 8 transistor di potenza, supportati da circa 50.000 µF di capacità e da 4 trasformatori R-Core per 160 W complessivi.
Caratteristiche principali
DAC R2R discreto bilanciato
8 moduli R2R + 4 decoder DSD
2 TCXO Accusilicon 90/98 MHz
USB e HDMI/I²S isolati
Ingresso Master Clock 10 MHz
ACSS completamente discreto e no-feedback
Alimentazione rigenerativa analogica
4 trasformatori R-Core / 160 W
50.000 µF di capacità
Potenza fino a 10 W / 25 Ω
Circa 1 W / 300 Ω
Firmware aggiornabile e display multifunzione
Rispetto all’R-27HE, l’R-27RE utilizza uno chassis più compatto e una sezione di rigenerazione semplificata, mantenendo però la stessa filosofia progettuale. Offre meno potenza massima, 10 W contro 15 W su 25 Ω, ma rappresenta il modello con il miglior equilibrio tra prestazioni, dimensioni e prezzo.
Architettura realmente bilanciata, senza scorciatoie
Nel R-28 MK3 il bilanciamento non è una semplice funzione di uscita, ma nasce dalla struttura stessa del circuito. Kingwa ha progettato un’architettura completamente bilanciata e discreta, con percorsi analogici separati per i due canali e stadi di amplificazione dedicati, per preservare integrità, dinamica e separazione del segnale.
I trasformatori R-Core, le alimentazioni dedicate in Classe A e lo stadio ACSS in corrente lavorano insieme per ridurre le interferenze tra i canali e fornire una risposta stabile anche con cuffie impegnative. Il risultato è una riproduzione più pulita, tridimensionale e naturale, coerente con la filosofia progettuale di Kingwa: circuiti discreti, senza operazionali e senza controreazione globale, con il percorso del segnale al centro del progetto.
Stadio analogico in pura Classe A
L’R-27 MK2 utilizza una circuitazione completamente discreta in pura Classe A, con stadio di guadagno ACSS (Audio-gd Current Signal System) che lavora direttamente in corrente per ridurre le conversioni tensione/corrente lungo il percorso del segnale.
Il circuito proprietario Diamond Cross realizza il bilanciamento differenziale dello stadio analogico, con l’obiettivo di migliorare simmetria, linearità, controllo e reiezione delle componenti indesiderate.
L’architettura è sviluppata da Kingwa senza amplificatori operazionali e senza controreazione globale, privilegiando un percorso del segnale essenziale, elevata capacità di corrente e funzionamento stabile in Classe A.
ACSS + Diamond Cross + Classe A: una topologia proprietaria progettata per massimizzare precisione, dinamica, trasparenza e naturalezza della riproduzione.
Alimentazione rigenerativa analogica
La tecnologia di alimentazione rigenerativa analogica non si limita a filtrare la corrente proveniente dalla rete, ma ricostruisce internamente una nuova alimentazione dedicata al circuito audio.
La tensione AC in ingresso viene prima convertita in continua e poi utilizzata, tramite regolatori stabilizzati in Classe A, per alimentare un generatore analogico bilanciato capace di produrre una nuova onda sinusoidale a 50 Hz e bassissima distorsione. Questa forma d’onda viene successivamente amplificata e pilotata fino ai trasformatori di uscita rigenerativi, che forniscono una tensione stabile e pulita alle diverse sezioni dell’apparecchio.
Due gruppi di alimentazioni Class A shunt indipendenti alimentano separatamente gli stadi analogici dei canali sinistro e destro e le varie sezioni digitali. L’elevata impedenza d’ingresso di questi regolatori aiuta a bloccare le interferenze provenienti dalla rete, mentre la bassa impedenza d’uscita garantisce rapidità, linearità e stabilità. Questa architettura contribuisce anche a ridurre la diafonia tra i canali e le interazioni indesiderate tra sezione analogica e digitale.
Secondo l’impostazione progettuale Audio-GD, una rigenerazione puramente analogica produce una distorsione della forma d’onda inferiore rispetto a quella ottenibile con generatori a sintesi digitale. Inoltre, sebbene una frequenza di rigenerazione di 400 Hz offra una maggiore efficienza di conversione, Audio-GD sceglie deliberatamente i 50 Hz perché ritenuti più favorevoli alla qualità sonora, con una resa più morbida, naturale e analogica.
Il risultato è un’alimentazione più pulita, stabile e meno dipendente dalla qualità della rete, con benefici concreti in termini di trasparenza, separazione dei canali, controllo del basso, dinamica e naturalezza timbrica.
Due modalità operative, massima flessibilità
Il dispositivo può essere utilizzato in due modalità differenti, adattandosi facilmente alla configurazione dell’impianto.
In modalità Preamplificatore, il controllo di volume rimane attivo e può essere regolato da 00 a 99. In questa configurazione il dispositivo può pilotare direttamente un amplificatore finale o diffusori attivi, consentendo una regolazione precisa del livello d’ascolto.
In modalità Digital/DAC, invece, il controllo di volume viene bypassato e l’uscita lavora a livello fisso, preservando il segnale e lasciando la regolazione del volume al preamplificatore o all’amplificatore collegato a valle.
La modalità DAC permette inoltre di scegliere tra quattro livelli di tensione d’uscita:
Livello 2: 1 V RMS
Livello 3: 1,5 V RMS
Livello 4: 2 V RMS
Livello 5: 2,5 V RMS
Questa possibilità consente di adattare con precisione il livello del DAC alla sensibilità d’ingresso dei diversi amplificatori, evitando attenuazioni inutili o livelli eccessivi.
Un solo apparecchio, due ruoli distinti: controllo completo del volume quando viene utilizzato come preamplificatore, oppure uscita DAC fissa e ottimizzata quando viene inserito in una catena audio già dotata di controllo di volume.
Tecnologia esclusiva di controllo del volume tramite conversione I/V
Il sistema di volume utilizza un encoder ad alta precisione che invia il comando alla logica di controllo, mentre il segnale audio viene regolato tramite una rete proprietaria di relè e resistenze Nover selezionate.
Il vantaggio è una regolazione precisa da 00 a 99 senza affidare il percorso del segnale a un normale potenziometro. Nelle configurazioni bilanciate vengono utilizzati due moduli indipendenti per i canali L/R, migliorando separazione, precisione e coerenza tra i canali.
Una soluzione progettata per ottenere controllo accurato del volume, basso rumore e minima alterazione del segnale audio.
FPGA Altera: elaborazione digitale su misura
Il cuore digitale del sistema è un FPGA Altera programmato da Kingwa, utilizzato per gestire con precisione il flusso audio e le diverse modalità di elaborazione.
È possibile scegliere tra NOS, NOS1, OS ×2, OS ×4 e OS ×8, passando da una riproduzione più diretta e naturale a una maggiore definizione, ricostruzione del segnale e controllo. L’architettura programmabile permette inoltre di ottimizzare il comportamento del DAC in funzione del sistema e delle preferenze d’ascolto.
Un’unica piattaforma, più interpretazioni sonore, selezionabili direttamente dall’utente.
R2R come filosofia progettuale
Il DA-7 MK2 nasce per offrire una conversione digitale-analogica realmente orientata alla qualità del segnale, attraverso un’architettura R2R proprietaria, completamente bilanciata e modulare.
La scelta di una struttura discreta consente di privilegiare linearità, naturalezza, microdettaglio e coerenza timbrica, evitando di legare il progetto al continuo ricambio generazionale dei chip di conversione integrati.
Il risultato è un DAC pensato non solo per le prestazioni, ma anche per durare nel tempo: modulare, aggiornabile e costruito attorno a una filosofia sonora precisa, in cui la tecnologia resta al servizio della musica.
DA-7 MK2: R2R puro, architettura bilanciata, libertà progettuale.
Stadio analogico: controllo, corrente e trasparenza
Lo stadio di uscita combina il circuito Croce Diamante differenziale con la tecnologia proprietaria ACSS, mantenendo il segnale in corrente per gran parte del percorso e limitando conversioni e passaggi superflui.
L’architettura simmetrica è progettata per ridurre distorsione di crossover, rumore e interferenze, mentre lo stadio ACSS privilegia velocità di risposta, controllo e stabilità.
La sezione finale utilizza due coppie di transistor da 15 W, con una riserva di corrente pensata per pilotare con autorevolezza anche carichi impegnativi.
Il risultato è uno stadio analogico orientato a dinamica, trasparenza, basso rumore e naturalezza sonora.
Caratteristiche tecniche
🔊 Prestazioni audio
Rapporto segnale/rumore (S/N Ratio): > 120 dB
THD+N: < 0,03%
Bilanciamento canali: < 0,05 dB
Risposta in frequenza: 20 Hz – 20 kHz (< -0,25 dB)
Risposta estesa: 20 Hz – 150 kHz (< -3 dB)
⚙️ Guadagno
• Low Gain: +13 dB
• High Gain: +26 dB
🎧 Uscite
• Uscita preamplificata variabile XLR: 18 V max
• Uscita preamplificata variabile RCA: 9 V max
• Uscita DAC fissa XLR: 2–5 V
• Uscita DAC fissa RCA: 1–2,5 V
🔋 Potenza d’uscita amplificatore cuffie
Modalità bilanciata — Pura Classe A, per canale:
• 10.000 mW / 25 Ω
• 6500 mW / 40 Ω
• 2500 mW / 100 Ω
• 850 mW / 300 Ω
Modalità single-ended — Pura Classe A, per canale:
• 2800 mW / 25 Ω
• 1800 mW / 40 Ω
• 750 mW / 100 Ω
• 250 mW / 300 Ω
🔊 Ingressi
Sensibilità ingressi digitali:
• Coassiale: 0,4–1 Vp-p / 75 Ω
• Ottico: 19 dBm
Impedenza ingressi analogici:
• XLR: 94 kΩ
💻 Compatibilità sistemi operativi USB
Windows, macOS, Linux, iOS
🎵 Supporto campionamenti
• USB & IIS: 44,1 – 384 kHz / 32 bit, DSD64 – DSD512
• AES/EBU e Coassiale: 44,1 – 192 kHz
• Ottico: 44,1 – 96 kHz
⚡ Alimentazione
• Versione 1: 100–120 V AC, 50/60 Hz
• Versione 2: 220–240 V AC, 50/60 Hz
• Consumo: 42 W
📦 Dimensioni e peso
• Dimensioni: 430 × 445 × 80 mm (L × P × A)
• Peso con imballo: circa 12 kg
🧰 Accessori inclusi
• Cavo di alimentazione ×1
• Cavo USB ×1
• Telecomando in metallo ×1
