R-27 MK2
Truly balanced fully discrete r2r ladder DAC,
Truly balanced fully discrete headamp/preamp,
ultimate all in one unit
R-27 MK2
Truly balanced fully discrete r2r ladder DAC,
Truly balanced fully discrete headamp/preamp,
ultimate all in one unit
Caratteristiche principali
Architettura realmente bilanciata e discreta
Percorso del segnale completamente discreto, con trasmissione in corrente e struttura bilanciata su entrambi i canali.
DAC R-2R e DSD discreti
8 moduli R-2R per la conversione PCM in configurazione bilanciata push-pull e 4 decoder DSD hardware indipendenti, anch’essi completamente discreti.
Doppio clock Accusilicon TCXO
Due clock ad alta precisione da 90 e 98 MHz sincronizzano l’intera sezione digitale senza conversione PLL delle frequenze.
USB e HDMI-IIS isolate
Entrambi gli ingressi dispongono di isolamento dedicato e alimentazione lineare separata. La USB riceve inoltre il clock direttamente dall’FPGA per una trasmissione più precisa.
Master Clock esterno 10 MHz
Tramite firmware, l’ingresso coassiale IN2 può essere configurato come ingresso 10 MHz / 75 Ω per sincronizzazione con clock esterni.
Amplificatore cuffie ACSS senza controreazione
Quattro stadi di uscita indipendenti, realizzati con 8 transistor di potenza, sfruttano la tecnologia proprietaria ACSS per lavorare in corrente senza controreazione globale.
Alimentazione sovradimensionata
25.000 µF di capacità complessiva e 3 trasformatori R-Core per una potenza totale dichiarata di 150 W.
Elevata potenza di uscita
Fino a 15 W su 25 Ω e 1,3 W su 300 Ω, per pilotare anche cuffie planari e modelli particolarmente impegnativi.
Gestione avanzata e firmware aggiornabile
Le modalità digitali possono essere modificate dal pannello frontale; il firmware è aggiornabile tramite porta dedicata sul retro.
Display multifunzione personalizzabile
Visualizzazione di più parametri operativi con aree informative configurabili dall’utente.
Architettura realmente bilanciata, senza scorciatoie
Nel R-28 MK3 il bilanciamento non è una semplice funzione di uscita, ma nasce dalla struttura stessa del circuito. Kingwa ha progettato un’architettura completamente bilanciata e discreta, con percorsi analogici separati per i due canali e stadi di amplificazione dedicati, per preservare integrità, dinamica e separazione del segnale.
I trasformatori R-Core, le alimentazioni dedicate in Classe A e lo stadio ACSS in corrente lavorano insieme per ridurre le interferenze tra i canali e fornire una risposta stabile anche con cuffie impegnative. Il risultato è una riproduzione più pulita, tridimensionale e naturale, coerente con la filosofia progettuale di Kingwa: circuiti discreti, senza operazionali e senza controreazione globale, con il percorso del segnale al centro del progetto.

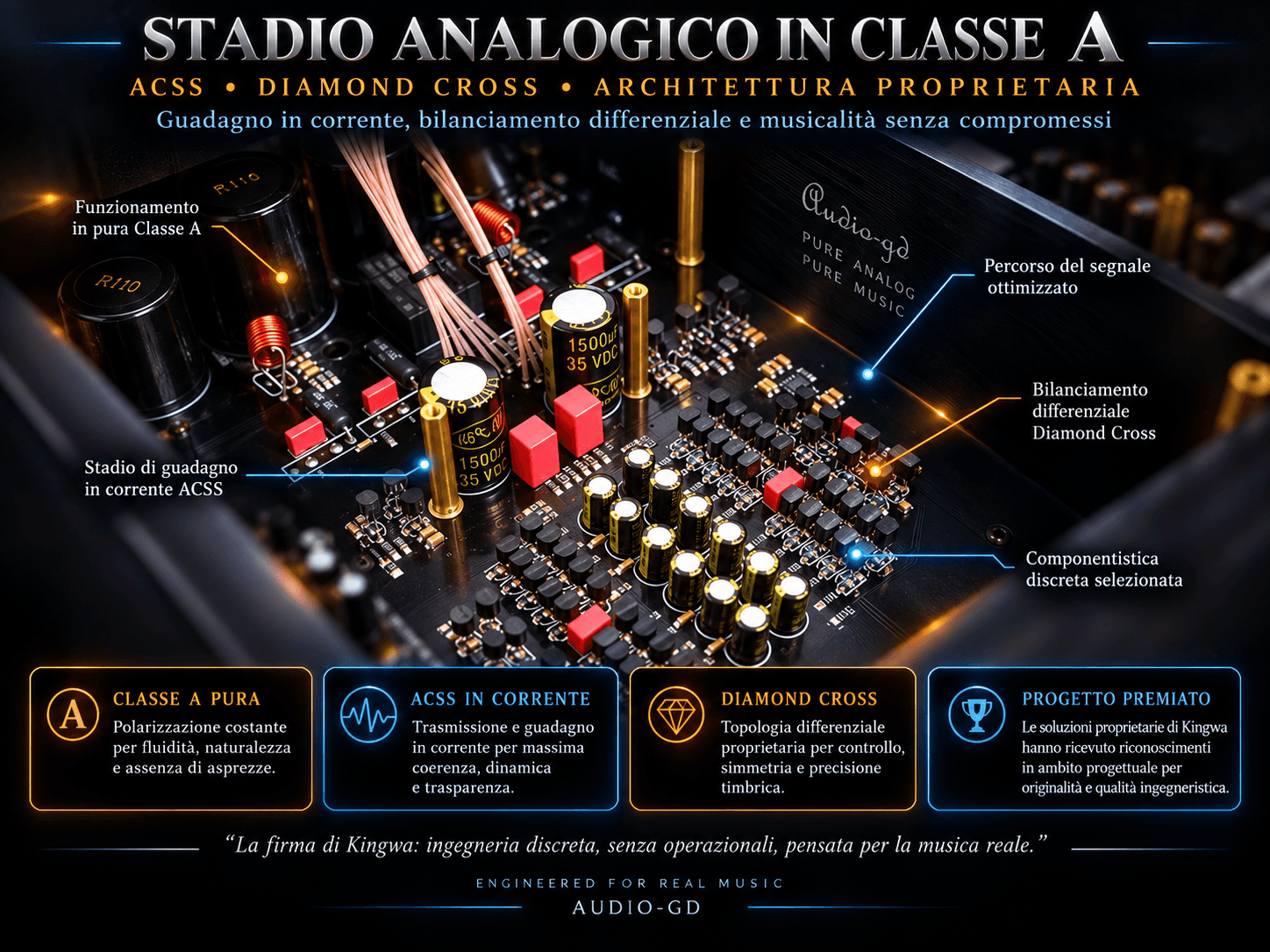

Stadio analogico in pura Classe A
L’R-27 MK2 utilizza una circuitazione completamente discreta in pura Classe A, con stadio di guadagno ACSS (Audio-gd Current Signal System) che lavora direttamente in corrente per ridurre le conversioni tensione/corrente lungo il percorso del segnale.
Il circuito proprietario Diamond Cross realizza il bilanciamento differenziale dello stadio analogico, con l’obiettivo di migliorare simmetria, linearità, controllo e reiezione delle componenti indesiderate.
L’architettura è sviluppata da Kingwa senza amplificatori operazionali e senza controreazione globale, privilegiando un percorso del segnale essenziale, elevata capacità di corrente e funzionamento stabile in Classe A.
ACSS + Diamond Cross + Classe A: una topologia proprietaria progettata per massimizzare precisione, dinamica, trasparenza e naturalezza della riproduzione.

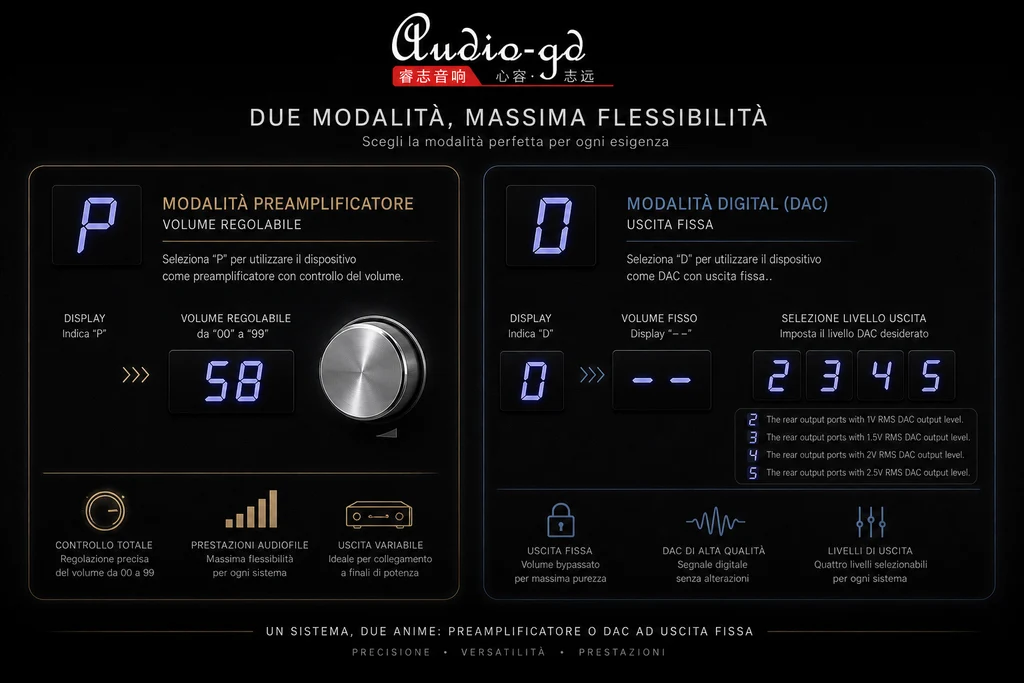

Due modalità operative, massima flessibilità
Il dispositivo può essere utilizzato in due modalità differenti, adattandosi facilmente alla configurazione dell’impianto.
In modalità Preamplificatore, il controllo di volume rimane attivo e può essere regolato da 00 a 99. In questa configurazione il dispositivo può pilotare direttamente un amplificatore finale o diffusori attivi, consentendo una regolazione precisa del livello d’ascolto.
In modalità Digital/DAC, invece, il controllo di volume viene bypassato e l’uscita lavora a livello fisso, preservando il segnale e lasciando la regolazione del volume al preamplificatore o all’amplificatore collegato a valle.
La modalità DAC permette inoltre di scegliere tra quattro livelli di tensione d’uscita:
Livello 2: 1 V RMS
Livello 3: 1,5 V RMS
Livello 4: 2 V RMS
Livello 5: 2,5 V RMS
Questa possibilità consente di adattare con precisione il livello del DAC alla sensibilità d’ingresso dei diversi amplificatori, evitando attenuazioni inutili o livelli eccessivi.
Un solo apparecchio, due ruoli distinti: controllo completo del volume quando viene utilizzato come preamplificatore, oppure uscita DAC fissa e ottimizzata quando viene inserito in una catena audio già dotata di controllo di volume.

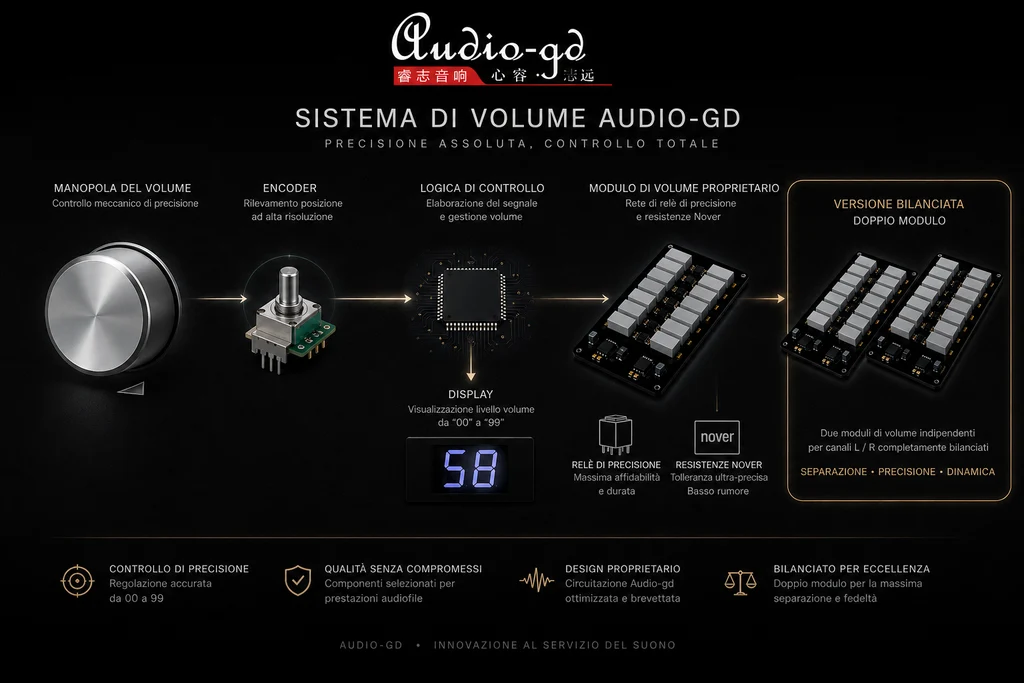

Tecnologia esclusiva di controllo del volume tramite conversione I/V
Il sistema di volume utilizza un encoder ad alta precisione che invia il comando alla logica di controllo, mentre il segnale audio viene regolato tramite una rete proprietaria di relè e resistenze Nover selezionate.
Il vantaggio è una regolazione precisa da 00 a 99 senza affidare il percorso del segnale a un normale potenziometro. Nelle configurazioni bilanciate vengono utilizzati due moduli indipendenti per i canali L/R, migliorando separazione, precisione e coerenza tra i canali.
Una soluzione progettata per ottenere controllo accurato del volume, basso rumore e minima alterazione del segnale audio.
FPGA Altera: elaborazione digitale su misura
Il cuore digitale del sistema è un FPGA Altera programmato da Kingwa, utilizzato per gestire con precisione il flusso audio e le diverse modalità di elaborazione.
È possibile scegliere tra NOS, NOS1, OS ×2, OS ×4 e OS ×8, passando da una riproduzione più diretta e naturale a una maggiore definizione, ricostruzione del segnale e controllo. L’architettura programmabile permette inoltre di ottimizzare il comportamento del DAC in funzione del sistema e delle preferenze d’ascolto.
Un’unica piattaforma, più interpretazioni sonore, selezionabili direttamente dall’utente.
R2R come filosofia progettuale
Il DA-7 MK2 nasce per offrire una conversione digitale-analogica realmente orientata alla qualità del segnale, attraverso un’architettura R2R proprietaria, completamente bilanciata e modulare.
La scelta di una struttura discreta consente di privilegiare linearità, naturalezza, microdettaglio e coerenza timbrica, evitando di legare il progetto al continuo ricambio generazionale dei chip di conversione integrati.
Il risultato è un DAC pensato non solo per le prestazioni, ma anche per durare nel tempo: modulare, aggiornabile e costruito attorno a una filosofia sonora precisa, in cui la tecnologia resta al servizio della musica.
DA-7 MK2: R2R puro, architettura bilanciata, libertà progettuale.

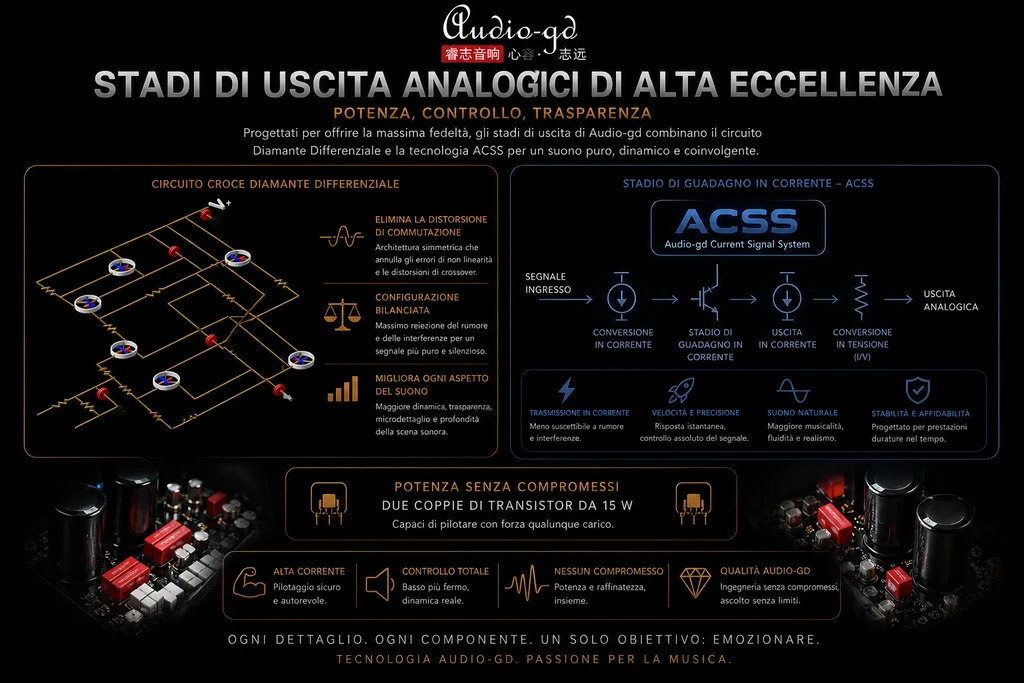

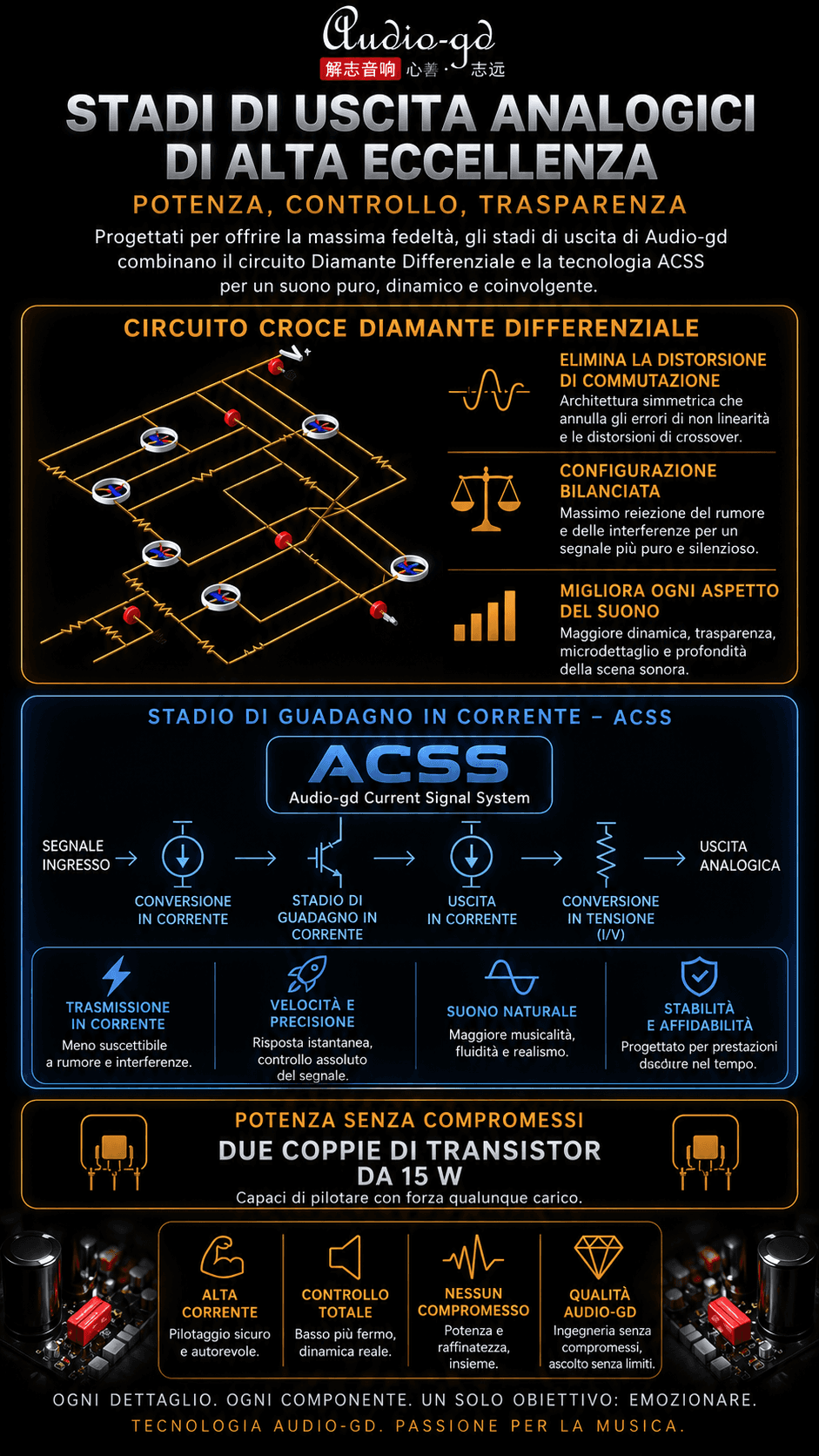

Stadio analogico: controllo, corrente e trasparenza
Lo stadio di uscita combina il circuito Croce Diamante differenziale con la tecnologia proprietaria ACSS, mantenendo il segnale in corrente per gran parte del percorso e limitando conversioni e passaggi superflui.
L’architettura simmetrica è progettata per ridurre distorsione di crossover, rumore e interferenze, mentre lo stadio ACSS privilegia velocità di risposta, controllo e stabilità.
La sezione finale utilizza due coppie di transistor da 15 W, con una riserva di corrente pensata per pilotare con autorevolezza anche carichi impegnativi.
Il risultato è uno stadio analogico orientato a dinamica, trasparenza, basso rumore e naturalezza sonora.
Caratteristiche tecniche
🔊 Prestazioni audio
Rapporto segnale/rumore (S/N Ratio): > 120 dB
THD (Distorsione armonica totale): < 0,005% a piena scala
Bilanciamento canali: < 0,05 dB
Risposta in frequenza: 20 Hz – 20 kHz (< -0,25 dB)
⚙️ Guadagno
• Low Gain: +12 dB
• High Gain: +22 dB
🎧 Uscite
• Uscita preamplificata variabile bilanciata: 10 V RMS
• Uscita DAC fissa XLR: 5 V RMS
• Uscita DAC fissa RCA: 2,5 V RMS
🔋 Potenza d’uscita amplificatore cuffie
Modalità bilanciata — Pura Classe A, per canale:
• 9000 mW / 40 Ω
• 3800 mW / 100 Ω
• 1250 mW / 300 Ω
Modalità single-ended — Pura Classe A, per canale:
• 2500 mW / 40 Ω
• 1050 mW / 100 Ω
• 350 mW / 300 Ω
🔊 Ingressi
Sensibilità ingressi digitali:
• Coassiale: 0,5 Vp-p / 75 Ω
• Ottico: 19 dBm
Impedenza ingressi analogici:
• XLR: 94 kΩ
• RCA: 47 kΩ
💻 Compatibilità sistemi operativi USB
Windows, macOS, Linux, iOS
🎵 Supporto campionamenti
• USB & IIS: 44,1 – 384 kHz / 32 bit, DSD64 – DSD512
• Coassiale: 44,1 – 192 kHz
• Ottico: 44,1 – 96 kHz
⚡ Alimentazione
• Versione 1: 100–120 V AC, 50/60 Hz
• Versione 2: 220–240 V AC, 50/60 Hz
• Consumo: 55 W
📦 Dimensioni e peso
• Dimensioni: 430 × 430 × 85 mm (L × P × A)
• Telaio: completamente in alluminio
• Peso con imballo: circa 15 kg
🧰 Accessori inclusi
• Cavo di alimentazione ×1
• Cavo USB ×1
• Mini telecomando ×1, versione standard
